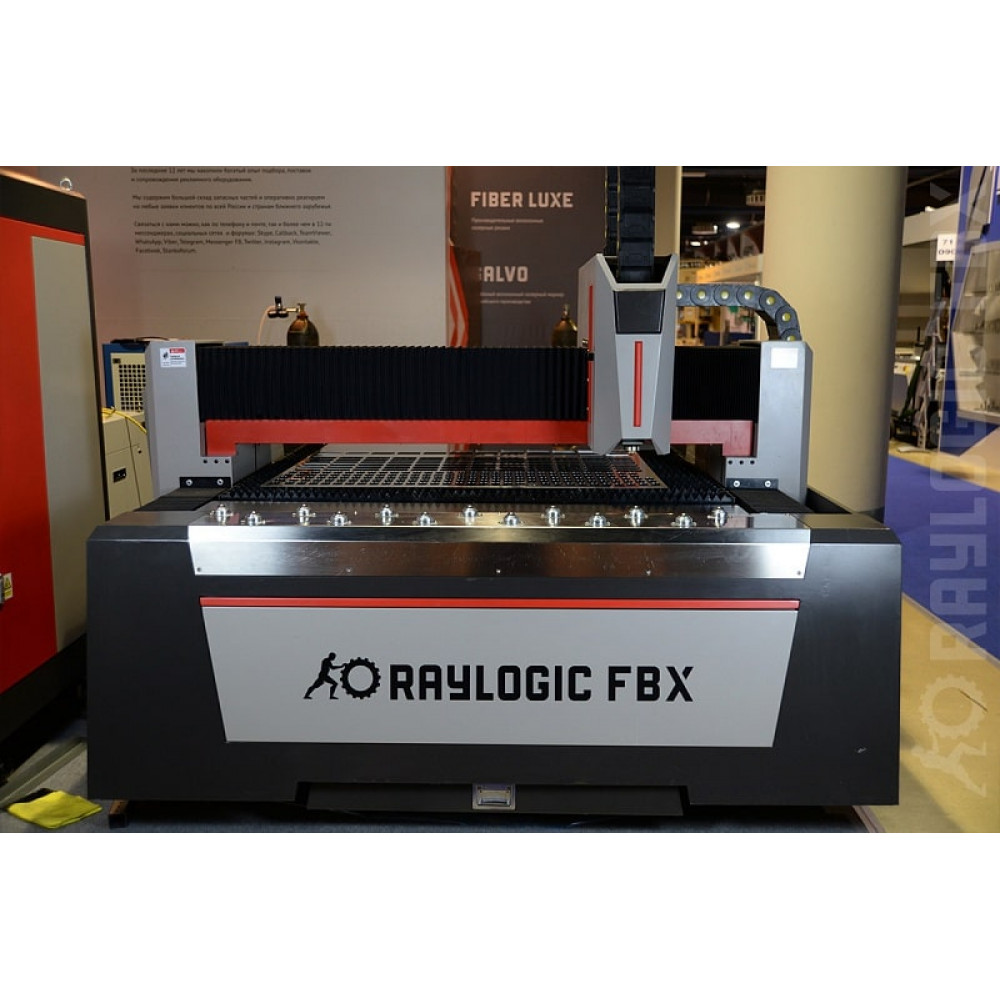

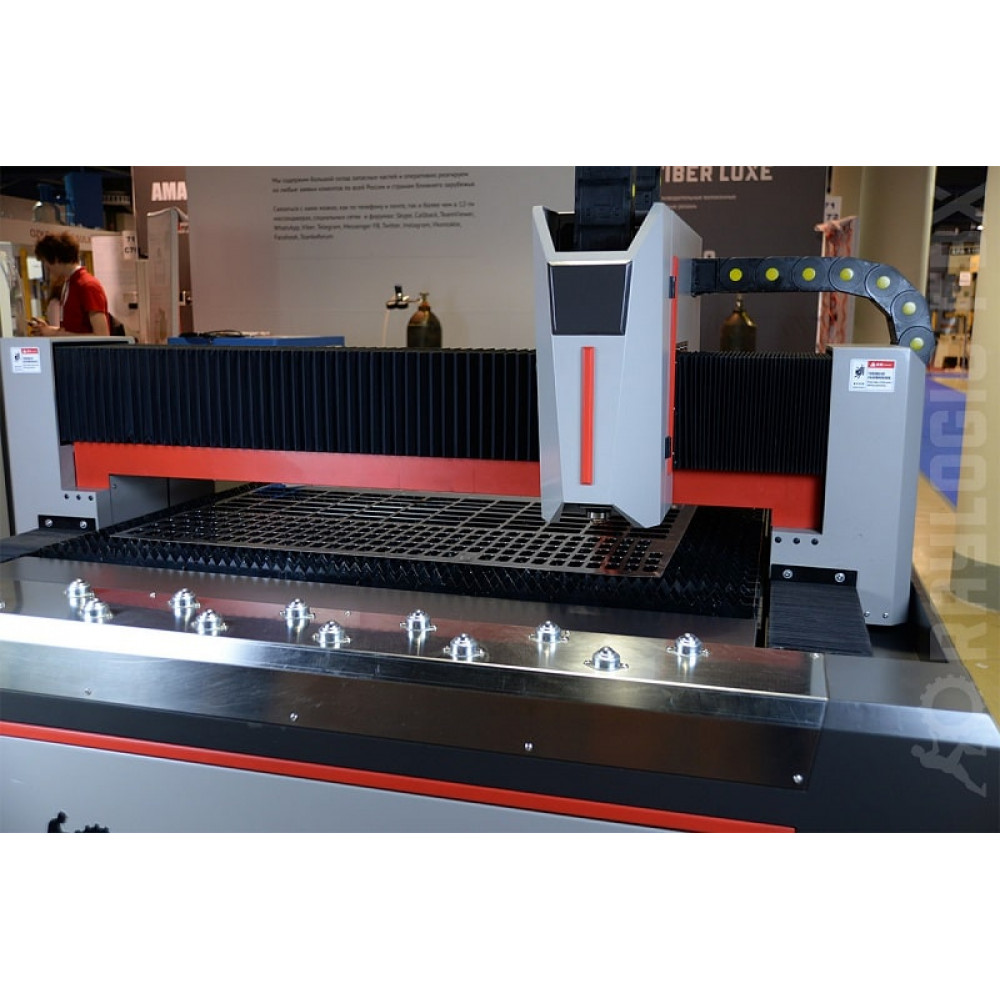

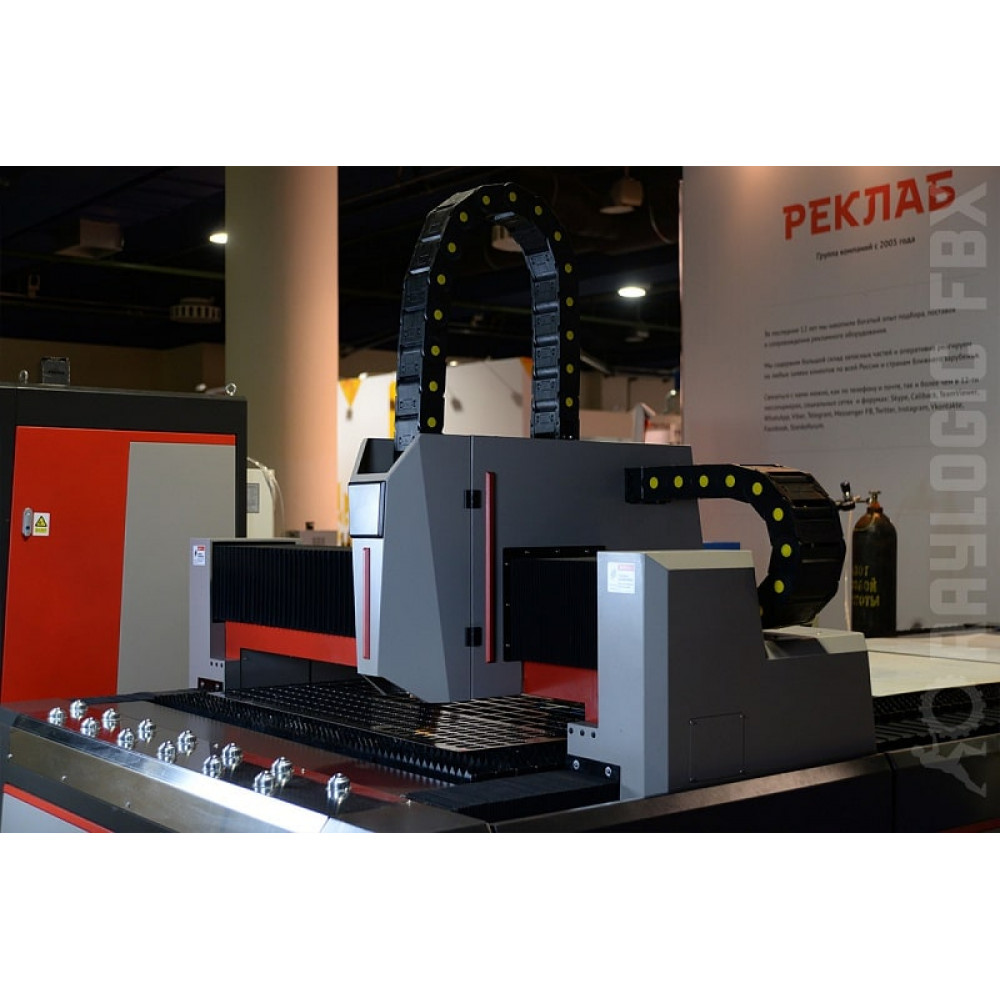

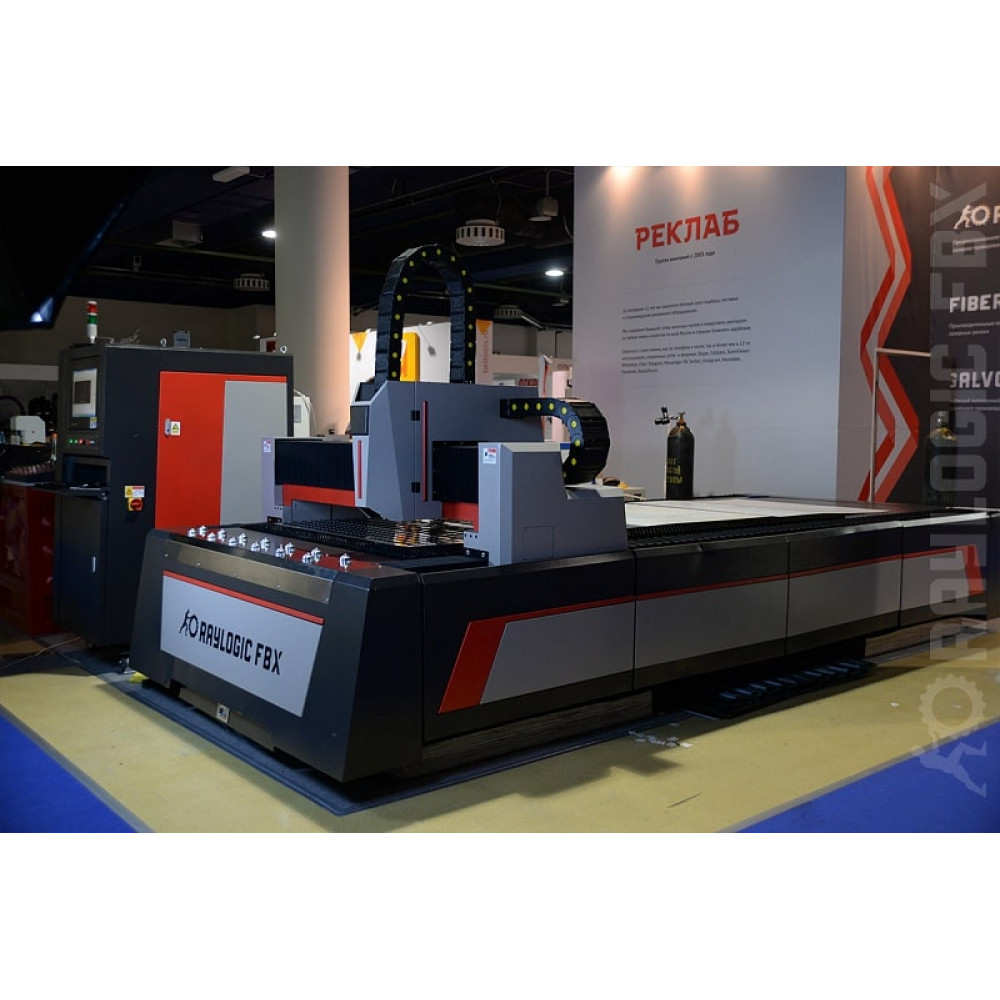

Волоконный станок RAYLOGIC FBX 1530
Есть в наличии
- Модель:
Основные характеристики
Все характеристики
Векторные ускорения X/Y:::
1.2 g
Вес вентилятора::
50
Вес источника::
250кг
Вес стабилизатора::
120 кг
Вес чиллера::
130 кг

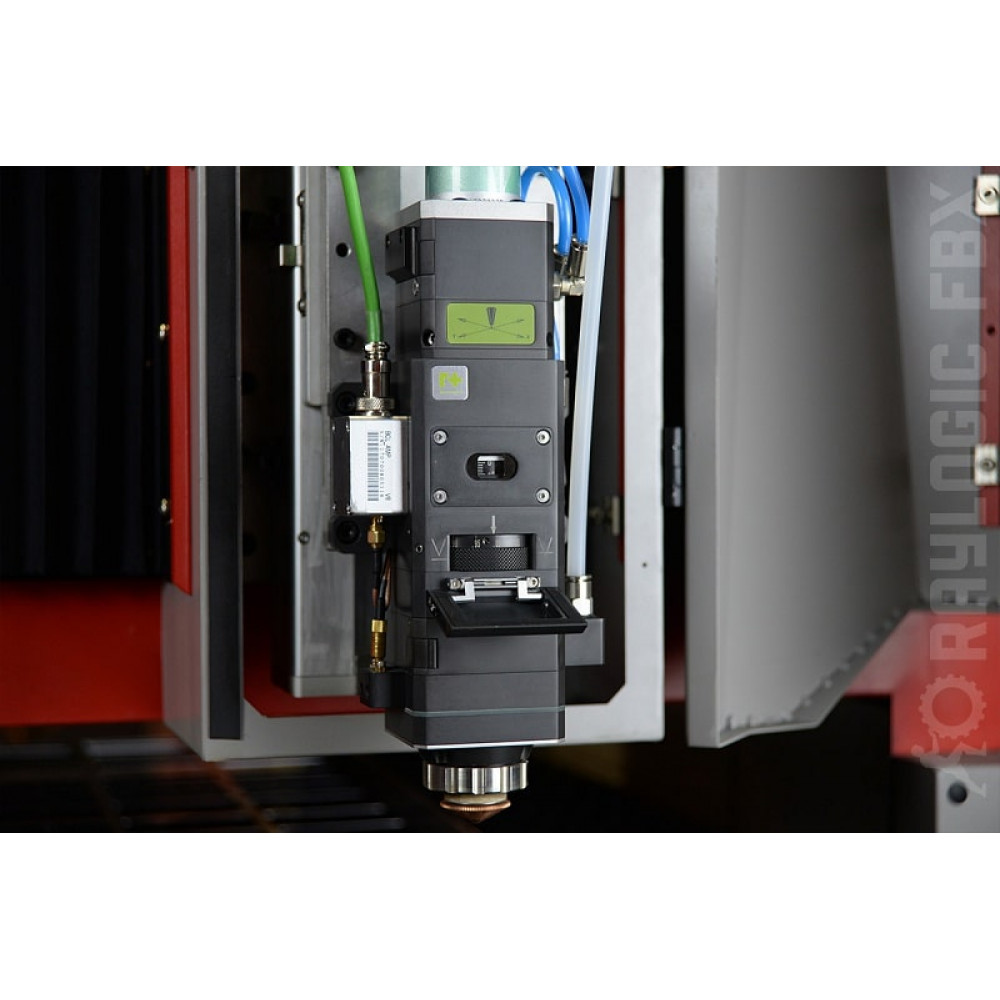

Волоконные станки под брэндом RAYLOGIC производятся более 7 лет. Новая линейка станков RAYLOGIC FBX выполнена с особой тщательностью. Рама станка имеет большой вес и прошла через обжиг и подвергнута нормализации в специальных условиях для устранения внутренних напряжений и улучшения структуры металла. Благодаря этому мы смогли добиться показателей ускорения в 1.2g. Источники RAYCUS нового поколения надежны, с ресурсом до 100 00 часов и обеспечивают высокое качество реза. Для точного перемещения при высоких нагрузках, установлены закаленные косозубые рейки и стальные рельсовые направляющие. Режущая голова в новых моделях поставляется от швейцарского брэнда RAYTOOLS, которая позволяет использовать источники высокой мощности в отличие от Au3tech в предыдущих станках. Все станки оснащены японскими клапанами SMC, электрокомпонентами SCHNEIDER ELECTRONICS (Франция) и системой автоматической смазки в линейные подшипники.
Характеристики
Векторные ускорения X/Y::
1.2 g
Вес вентилятора:
50
Вес источника:
250кг
Вес стабилизатора:
120 кг
Вес чиллера:
130 кг
Время включения/выключения :
30 мкс.
Высота рабочей области::
120 мм
Выходной коннектор:
QBH
Габариты источника:
650х890х1000мм
Габариты стабилизатора :
600х600х600мм
Габариты станка:
5060x2230x1900 мм
Габариты стойки ЧПУ:
1660x850x1510/520
Габариты чиллера :
600х900х1200мм
Графическое отображение головы:
Реализовано
Графическое отображение пр. расскроя :
Реализовано
Диаметр волоконного кабеля :
10 мм
Диапазон рабочей температуры :
-30/+40
Длина волны излучения:
1070нм
Длина волоконного кабеля :
20 м
Качество выходного пучка :
5мм*мрад
Класс защиты :
Ip20
Количество концевых датчиков::
6 шт
Количество фаз :
3
Контроль безопасности головы (ось Z) :
Реализовано
Контур охлаждения :
2
Максимальная потребляемая мощность :
6000Вт
Максимальное давление:
25атм
Масса станка:
5 050 кг
Мотор оси Z::
Сервомотор Panasonic мощность 800Вт
Мотор оси Х::
Сервомотор Yaskawa мощность 1300Вт
Моторы оси Y::
Два Сервомотора Yaskawa суммарной мощностью 3600Вт
Мощность :
2200Вт
Мощность насоса :
1700Вт
Мощность:
24000Вт
Направляющая оси X::
Стальная линейная направляющая квадратного профиля 28мм
Направляющие оси Y::
Стальные линейные направляющие квадратного профиля 28мм
Направляющие оси Z::
Стальные линейные направляющие квадратного профиля 28мм
Напряжение питания :
380V/50HZ
Напряжение питания:
380V/50HZ
Номинальная выходная мощность :
1000Вт
Обороты вентилятора:
2850об/мин
Общий раскрой FlyCut:
Реализовано
Объём бака :
65л
Операционная система :
Windows
Оптимизация холостого перемещения :
Реализовано
Охлаждение контура реза LeadPos :
Реализовано
Охлаждение:
Воздушное
Перегрузочная способность :
10%10с/+50%-50с/от+200%до400%-1с
Передача оси Y::
Косозубая рейка 24мм и шестерня
Передача оси Z::
Косозубая рейка 24мм и шестерня
Потребляемая мощность :
10000W
Привод оси Y::
Сервопривод Yaskawa
Привод оси Z::
Сервопривод Panasonic
Привод оси Х::
Косозубая рейка 24мм и шестерня
Производительность :
2м3/час
Производительность:
1500-2800м3/час
Радиус изгиба волоконного кабеля :
100 мм
Размер рабочей области::
1500х3000 мм
Система передачи данных :
USB, EtherNet, RS485, Rs232
Система управления :
CypCut
Скорость холостых перемещений X/Y/Z::
150/150/10 м/мин
Структура рабочей поверхности, стандартно::
Зубчатые ламели
Тип концевых датчиков на Оси Z::
контактные, 1 шт / Ёмкостный магнитный BCS 100, 1 шт
Тип концевых датчиков на Осях X,Y::
бесконтактные Omron, 4 шт
Типы допустимых файлов :
DXF, DWG и др.
Точки вреза вне контура :
Реализовано
Точность повторения::
0.05 мм
Точность позиционирования::
0.01 мм
Требование к сети:
380V/50HZ
Управление сервоприводом:
ШИМ сигнал
Управляемые оси :
3
Уровень шума:
99.0dB
Фронтальная система загрузки:
Реализовано
Хладоген:
Фреон R22
Язык интерфейса:
Английский
